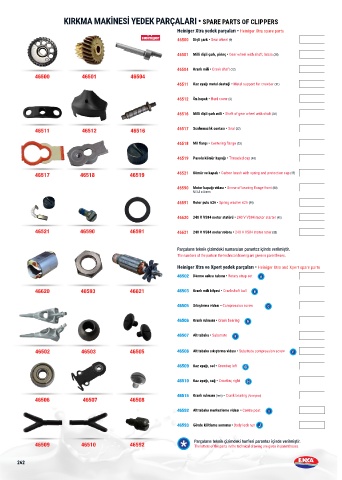

KIRKMA MAKİNESİ YEDEK PARÇALARI • SPARE PARTS OF CLIPPERS
Heiniger Xtra yedek parçaları • Heiniger Xtra spare parts
46500 Dişli çark • Gear wheel (9)

46501 Milli dişli çark, pirinç • Gear wheel with shaft, brass (30)

46504 Krank mili • Crank shaft (12)
46500 46501 46504
46511 Kaz ayağı metal desteği • Metal support for crowbar (11)

46512 Ön kapak • Hard cover (3)

46516 Milli dişli çark mili • Shaft of gear wheel with shaft (31)

46511 46512 46516 46517 Sızdırmazlık contası • Seal (32)

46518 Mil flanşı • Centering flange (33)

46519 Pasolu kömür kapağı • Threaded cap (48)

46517 46518 46519 46521 Kömür ve kapak • Carbon brush with spring and protection cap (47)

46590 Motor kapağı vidası • Screw of bearing flange front (28)
M 3.5 x 8 mm

46591 Rotor pulu 626 • Spring washer 626 (39)

46620 240 V VS84 motor statörü • 240 V VS84 motor starter (45)

46521 46590 46591 46621 240 V VS84 motor rotoru • 240 V VS84 motor rotor (38)

Parçaların teknik çizimdeki numaraları parantez içinde verilmiştir.
The numbers of the parts in the technical drawing are given in parentheses.

Heiniger Xtra ve Xpert yedek parçaları • Heiniger Xtra and Xpert spare parts
46502 Dönme askısı takımı • Rotary strap set

46620 46593 46621 46503 Krank mili bilyesi • Crankshaft ball

46505 Sıkıştırma vidası • Compression screw

46506 Krank rulmanı • Crank bearing

46507 Alt tabaka • Substrate

46502 46503 46505 46508 Alt tabaka sıkıştırma vidası • Substrate compression screw

46509 Kaz ayağı, sol • Crowbar, left

46510 Kaz ayağı, sağ • Crowbar, right

46515 Krank rulmanı (Yerli) • Crank bearing (Aboriginal)
46506 46507 46508
46592 Alt tabaka merkezleme vidası • Centre post

46593 Gövde kilitleme somunu • Body lock nut

Parçaların teknik çizimdeki harfleri parantez içinde verilmiştir.
46509 46510 46592 The letters of the parts in the technical drawing are given in parentheses.
