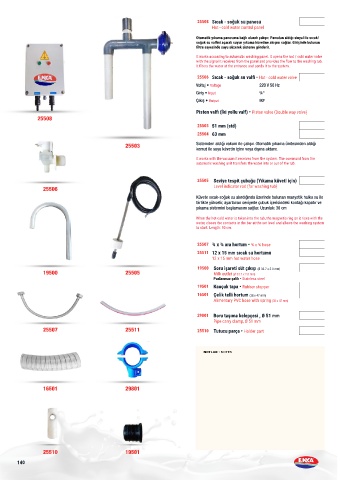

25508 Sıcak - soğuk su panosu
Hot - cold water control panel

Otomatik yıkama panosuna bağlı olarak çalışır. Panodan aldığı sinyal ile sıcak/
soğuk su valfini açarak suyun yıkama küvetine akışını sağlar. Girişinde bulunan
filtre sayesinde suyu süzerek sisteme gönderir.
It works according to automatic washing panel. It opens the hot / cold water valve
with the signal it receives from the panel and provides the flow to the washing tub.
It filters the water at the entrance and sends it to the system.

25506 Sıcak - soğuk su valfi • Hot - cold water valve
Voltaj • Voltage 220 V 50 Hz
Giriş • Input ¾"
Çıkış • Output 90 o
Piston valfi (İki yollu valf) • Piston valve (Double way valve)
25508
25503 51 mm (std)
25504 63 mm

25503 Sistemden aldığı vakum ile çalışır. Otomatik yıkama ünitesinden aldığı
komut ile suyu küvetin içine veya dışına aktarır.
It works with the vacuum it receives from the system. The command from the
automatic washing unit transfers the water into or out of the tub.

25505 Seviye tespit çubuğu (Yıkama küveti için)
25506 Level indicator rod (for washing tub)
Küvete sıcak-soğuk su alındığında üzerinde bulunan manyetik halka su ile
birlikte yükselir, ayarlanan seviyede çubuk içerisindeki kontağı kapatır ve
yıkama sistemini başlamasını sağlar. Uzunluk: 30 cm
When the hot-cold water is taken into the tub, the magnetic ring on it rises with the
water, closes the contacts in the bar at the set level and allows the washing system
to start. Length: 30 cm.

25507 ¾ x ¾ ara hortum • ¾ x ¾ hose
25511 12 x 15 mm sıcak su hortumu
12 x 15 mm hot water hose

19500 Soru işareti süt çıkışı (Ø 33.7 x 2.0 mm)
19500 25505 Milk outlet (Ø 33.7 x 2.0 mm)
Paslanmaz çelik • Stainless steel
19501 Kauçuk tapa • Rubber stopper

16501 Çelik telli hortum (38 x 47 mm)
Alimentary PVC hose with spring (38 x 47 mm)

29801 Boru taşıma kelepçesi , Ø 51 mm
Pipe carry clamp, Ø 51 mm
25507 25511 25510 Tutucu parça • Holder part

NOTLAR • NOTES

16501 29801

25510 19501
