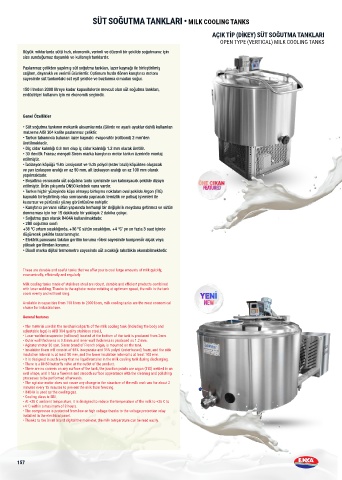

Page 159 - Enka Tarım Product Catalog 2024 Edition

SÜT SOĞUTMA TANKLARI • MILK COOLING TANKS

AÇIK TİP (DİKEY) SÜT SOĞUTMA TANKLARI
OPEN TYPE (VERTICAL) MILK COOLING TANKS

Büyük miktarlarda sütü hızlı, ekonomik, verimli ve düzenli bir şekilde soğutmanız için
size sunduğumuz dayanıklı ve kullanışlı tanklardır.

Paslanmaz çelikten yapılmış süt soğutma tankları, lazer kaynağı ile birleştirilmiş
sağlam, dayanıklı ve verimli ürünlerdir. Optimum hızda dönen karıştırıcı motoru
sayesinde süt tankındaki süt eşit şekilde ve buzlanma olmadan soğur.
150 litreden 2000 litreye kadar kapasitelerde mevcut olan süt soğutma tankları,
endüstriyel kullanım için en ekonomik seçimdir.

Genel Özellikler

• Süt soğutma tankının mekanik aksamlarında (Gövde ve ayarlı ayaklar dahil) kullanılan
malzeme AISI 304 kalite paslanmaz çeliktir.
• Tankın tabanında bulunan lazer kaynaklı evaporatör (rollbond) 2 mm’den
üretilmektedir.
• Diç cidar kalınlığı 0.8 mm olup iç cidar kalınlığı 1.2 mm olarak üretilir.
• 30 dev/dk Fransız menşeli Sirem marka karıştırıcı motor tankın üzerinde montaj
edilmiştir.
• İzolasyon köpüğü %65 izosiyanat ve %35 polyol (ester bazlı) köpükten oluşacak
ve yan izolasyon aralığı en az 50 mm, alt izolasyon aralığı en az 100 mm olarak
yapılmaktadır.
• Boşaltma esnasında süt soğutma tankı içerisinde sıvı kalmayacak şekilde dizayn
edilmiştir. Ürün çıkışında DN50 kelebek vana vardır.
• Tankın hiçbir yüzeyinde köşe olmayıp birleşme noktaları oval şekilde Argon (TIG)
kaynaklı birleştirilmiş olup sonrasında yapılacak temizlik ve polisaj işlemleri ile
kusursuz ve pürüzsüz yüzey görüntüsüne sahiptir.
• Karıştırıcı pervane sütün yapısında herhangi bir değişiklik meydana getirmez ve sütün
donmaması için her 15 dakikada bir yaklaşık 2 dakika çalışır.
• Soğutma gazı olarak R404A kullanılmaktadır.
• 2BII soğutma sınıfı
+38 ºC ortam sıcaklığında, +36 ºC sütün sıcaklığını, +4 ºC’ ye en fazla 3 saat içinde
düşürecek şekilde tasarlanmıştır.
• Elektrik panosuna takılan gerilim koruma rölesi sayesinde kompresör alçak veya
yüksek gerilimden korunur.
• Dixell marka dijital termometre sayesinde süt sıcaklığı rahatlıkla okunabilmektedir.

These are durable and useful tanks that we offer you to cool large amounts of milk quickly,
economically, efficiently and regularly.
Milk cooling tanks made of stainless steel are robust, durable and efficient products combined
with laser welding. Thanks to the agitator motor rotating at optimum speed, the milk in the tank
cools evenly and without icing.
Available in capacities from 150 liters to 2000 liters, milk cooling tanks are the most economical
choice for industrial use.
General features
• The material used in the mechanical parts of the milk cooling tank (including the body and
adjustable legs) is AISI 304 quality stainless steel.L
• Laser welded evaporator (rollbond) located at the bottom of the tank is produced from 2mm.
• Outer wall thickness is 0.8 mm and inner wall thickness is produced as 1.2 mm.
• Agitator motor 30 rpm, Sirem brand of French origin, is mounted on the tank.
• Insulation foam will consist of 65% isocyanate and 35% polyol (ester-based) foam, and the side
insulation interval is at least 50 mm, and the lower insulation interval is at least 100 mm.
• It is designed in such a way that no liquid remains in the milk cooling tank during discharging.
• There is a DN50 butterfly valve at the outlet of the product.
• There are no corners on any surface of the tank, the junction points are argon (TIG) welded in an
oval shape, and it has a flawless and smooth surface appearance with the cleaning and polishing
processes to be performed afterwards.
• The agitator motor does not cause any change in the structure of the milk and runs for about 2
minutes every 15 minutes to prevent the milk from freezing.
• R404A is used as the cooling gas.
• Cooling class is 2BII.
• At +38 C ambient temperature, it is designed to reduce the temperature of the milk to +36 C to
+4 ’C within a maximum of 3 hours.
• The compressor is protected from low or high voltage thanks to the voltage protection relay
installed in the electrical panel.
• Thanks to the Dixell brand digital thermometer, the milk temperature can be read easily.

157
